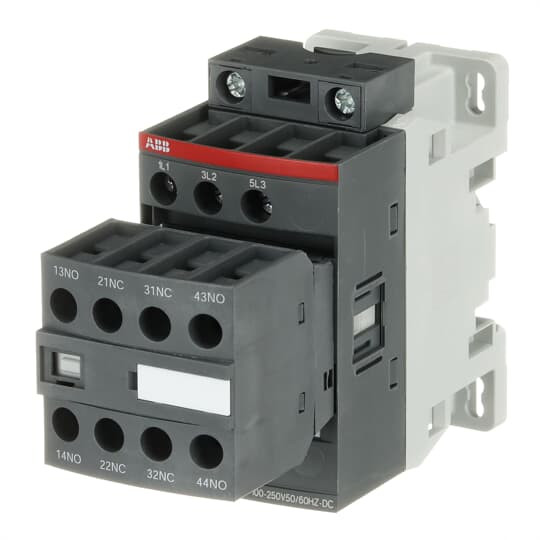

Abbildung ähnlich
01510970 ABB AF09-30-22 Schütz 100-250V AC/DC
AF09-30-22-13
3471523110236
1SBL137001R1322
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 18 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 18 |
| Gewicht | 0,32 |
| Statistische Warennummer | 85365080 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung NEMA | 3.7285 kW |
| Kurzbeschreibung | AF09-30-22-13 Schütz 100-250V 50/60Hz / DC |
| Höhe | 86 mm |
| Tiefe | 110.5 mm |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
