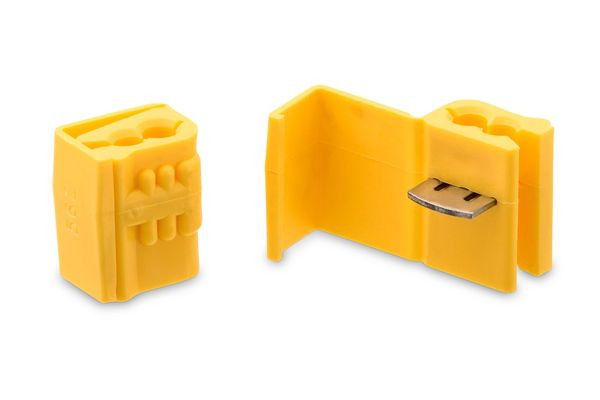

22400951 3M 562 Abzweigverbinder 100 Stück/Packung
562
7100166940
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1.000 ST | Menge übernehmen |
48.000 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1.000 ST |
Bestellschritt | 1.000 ST |
Beschreibung
IDC 562 verbinden ein 3,0 mm² bis 4,0 mm² Drahtende (Anzapfung) elektrisch mit einem Durchgangsdraht (Lauf) und isolieren die Verbindung. Unser Verbindungselement verfügt über einen einzigartigen „U“-Kontakt, der eine schnelle und zuverlässige elektrische Verbindung bietet.
Der Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Verbinder sind alle UL und C.S.A. gelistet.
Merkmale
Verpackungseinheit | 48000 |
Verpackungseinheit | 1 |
Verpackungseinheit | 1000 |
Verpackungseinheit | 100 |
Farbe der Isolation | gelb |
Max. Aderzahl anschließbar | 2 |
Werkstoff der Isolation | Polypropylen (PP) |
Max. Außendurchmesser | 4.82 mm |
Kurzbeschreibung | 562 Abzweigverbinder, Gelb, 600 V, max. 4 mm², 100 Stück / Packung |
