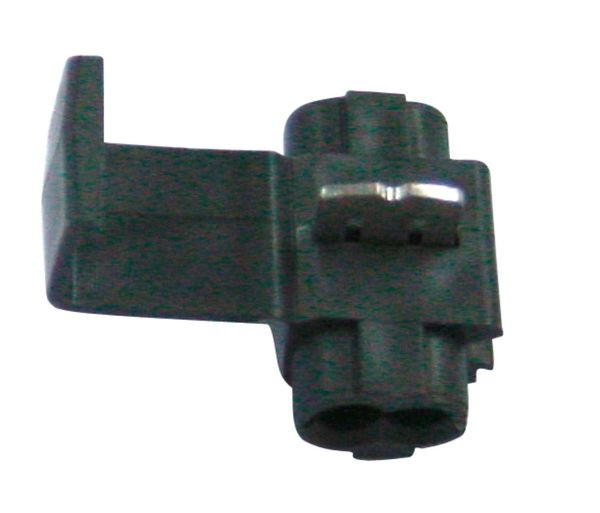

22400767 3M 534 Abzweigverbinder 100 Stück/Packung
534
7100179355
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
1.000 ST | Menge übernehmen |
64.000 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 10 ST |
Bestellschritt | 10 ST |
Beschreibung
3M™ Scotchlok™ IDC 534 verbindet Drähte in einer Doppelstrangkonfiguration, ohne dass die Drähte vor der Verwendung abisoliert werden müssen.
Der 3M™ Scotchlok™ Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok™ Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok™ Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok™ Verbinder sind alle UL und C.S.A. gelistet.
Merkmale
Verpackungseinheit | 64000 |
Verpackungseinheit | 1 |
Verpackungseinheit | 1000 |
Verpackungseinheit | 100 |
Farbe der Isolation | braun |
Max. Aderzahl anschließbar | 2 |
Werkstoff der Isolation | Polypropylen (PP) |
Kurzbeschreibung | 3M™ Scotchlok™ IDC Connector 534 , 100 per pouch |
