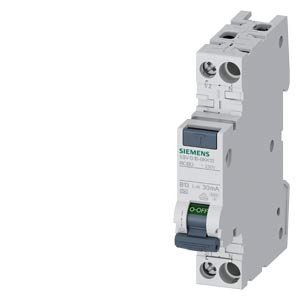

Abbildung ähnlich

01029345
SIEMENS 5SV1316-6KK13 FI/LS 6kA Typ A 30mA B13

Lieferanten-Type: 5SV1316-6KK13 EAN: 4001869557762 Lieferanten-Artikel-Nr.: 5SV13166KK13

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
12 ST	Menge übernehmen
116 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

FI/LS-Schalter 5SV1 in nur 1 TE, FI/LS-Schalter vereinen Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem Gerät und ermöglichen so einen kombinierten Personen- und Leistungsschutz. Die Schutzgeräte erhöhen die Betriebssicherheit und Anlagenverfügbarkeit und vereinfachen die Planung. Der neue 5SV1 ist der erste FI/LS-Schalter auf dem IEC-Markt in nur einer Teilungseinheit. In Kombination mit dem Brandschutzschalter-Block 5SM6 ist somit präventiver Brandschutz in insgesamt nur 2 Teilungseinheiten möglich.

Merkmale

Schutzart (IP)	IP20
Spannungsart	AC
Verpackungseinheit	1
Verpackungseinheit	12
Verpackungseinheit	116
Gewicht	0,13
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Bemessungsspannung	230 V
Mitschaltender Neutralleiter	ja
Fehlerstrom-Typ	A
Mit Verriegelungsvorrichtung	ja
Fehlauslöseschutz	ja
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Bemessungsabschaltvermögen nach EN 61009	6 kA
Einbautiefe	70 mm
Bemessungsstrom	13 A
Bemessungsisolationsspannung Ui	253 V
Bemessungsfehlerstrom	30 A
Stoßstromfestigkeit	1 kA
Bemessungsabschaltvermögen nach IEC 60947-2	15 kA
Anschließbarer Leiterquerschnitt eindrähtig	0.75 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 - 16 mm²
Bemessungsstoßspannungsfestigkeit Uimp	4000 kV
Energiebegrenzungsklasse	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	1
Anzahl der abgesicherten Pole	1
Polzahl (gesamt)	2
Umgebungstemperatur während des Betriebs	-25 - 45 °C
Auslösecharakteristik	B
Kurzbeschreibung	FI/LS kompakt 1P+N 6kA Typ A 30mA B13
Überspannungskategorie	3
Abschaltcharakteristik	unverzögert
eClass 11.0 - Klasse	27142207
UNSPSC 14.0801 - Klasse	39121601
Verlustleistung	2.6 W
