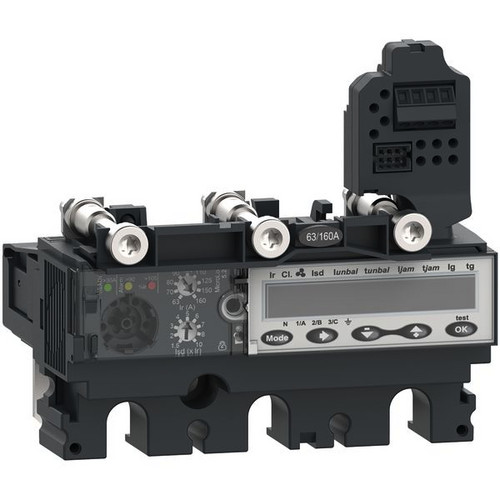

Abbildung ähnlich
04566188 SCHNEIDER ELECTRIC C1035E100 Elektronisches Auslösegerät Mi
C1035E100
3606481999672
C1035E100
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 11 ST | Menge übernehmen |
| 88 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Bei diesem elektronischen Auslösegerät MicroLogic 5.2 E (Energy) handelt es sich um ein 3-poliges 3d-Auslösegerät, das bei Leistungsschaltern ComPacT NSX 100/160/250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 100 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. MicroLogic 5.2 E zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 5.2 E ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
Merkmale
| Breite | 104.7 mm |
| Polzahl | 3.0 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 88 |
| Verpackungseinheit | 11 |
| Gewicht | 0,56 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 100.0 A |
| Kurzschlussauslöserfunktion | verzögert |
| Überlastauslöser Stromeinstellung | 100.0 - 40.0 A |
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Höhe | 96.9 mm |
| Tiefe | 90.3 mm |
| Anzahl der Hilfskontakte als Schließer | 0.0 |
| Anzahl der Hilfskontakte als Öffner | 0.0 |
| Spannungsart der Versorgungsspannung | DC |
| Externe Stromversorgung erforderlich | ja |
| Anzahl der Hilfskontakte als Wechsler | 0.0 |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 100.0 A |
| Versorgungsspannung bei DC | 24.0 V |
| Betriebsspannung bei AC 50 Hz | 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690.0 V |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 150.0 - 1500.0 A |
| Stromeinstellung verzögerter Kurzschlussauslöser | 1000.0 - 60.0 A |
| Kurzbeschreibung | Elektronisches Auslösegerät MicroLogic 5.2E 100A 3P3D für Leistungsschalter ComPacT NSX100-250 |
