01318445 NIEDAX GDI 60/70 IC-Einbaudose
GDI 60/70
4013339460397
GDI60/70
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
5 ST | Menge übernehmen |
800 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

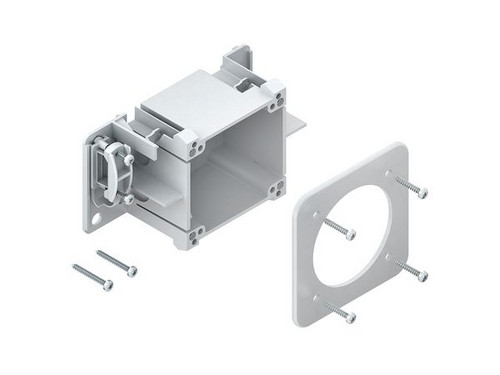

Industrie-Geräteeinbaudose, frontrastend, robuste Bauform, mit großem Verdrahtungssraum, mit seitlich vorgeprägten Kabeldurchführöffnungen un Zugentlastung, zum Einhängen in die Deckelaufnahmekontur von Gerätekanälen sowie zur Klemmbefestigung auf Hutprofile TS 35 deren Anschlussmaße DIN EN 60715 entsprechen, mit 60/70 mm Befestigungsspur, für die Aufnahme von Industrie-Steckvorrichtungen bis 32A und für CEE Steckdosen bis 32A, halogenfrei, einschließlich Zubehörset. Der Querschnitt ca. 3167 mm² ist vom nutzbaren Querschnitt des Gerätekanals abzuziehen. VDE zertifiziert! Set besteht aus : 1 Geräteeinbaudose GDI 60/70 mit Zugentlastung 6 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x25 V nach DIN EN ISO 7049 2 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x32 V nach DIN EN ISO 7049 1 Abdeckrahmen, keine zusätzlichen Lochblenden erforderlich. für Gerätekanalunterteile : GKU ... DKU ... PGU ... PLU ... GAU ... DAU ... ESDB 133/... ESED 133/... ESDD 133/... Abmessungen (ca. Maße) H x B x T außen : 71 x 138 x 52 mm lichte Innenmaße Dosenkörper H1 x B1 x T1 : 66 x 77 x 50 mm nutzbare Innenmaße Dosenkörper abzüglich der Schraubendome H2 x B2 x T2 : 52 x 52 x 50 mm für Deckelöffnung : 78 mm Glühdrahtprüfung nach VDE 0471/DIN IEC 695 : 650°C Schutzart : IP30 Farbton : lichtgrau RAL : 7035 (ähnlich) Werkstoff Dosenkörper und Abdeckrahmen : PA (Polyamid), flammwidrig, selbstverlöschend Werkstoff Schrauben und Klemmstücke : Stahl, galvanisch verzinkt
Merkmale
Verpackungseinheit | 5 |
Verpackungseinheit | 800 |
Statistische Warennummer | 39269097 |
Ausführung | geschlossen |
Anzahl der Einheiten | 1 |
Geräteart | CEE |
Werkstoff | Kunststoff |
Montageart Installationsgerät | schrauben |
Zugentlastungsmöglichkeit | ja |
Mit Anschlussraum | ja |
Montageart der Dose | Front |
Befestigungsspur | sonstige |
Kurzbeschreibung | Industrie-Geräteeinbaudose, Höhe 52 mm, Kunststoff, PA 6, RAL 7035, lichtgrau |
