Abbildung ähnlich

01201872

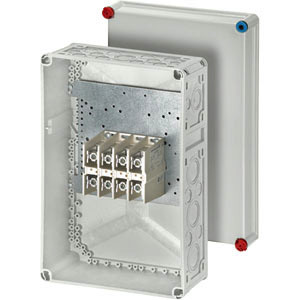

HENSEL K 1204 Kabelabzweigkasten IP65 16-150qmm

Lieferanten-Type: K1204 EAN: 4012591653066 Lieferanten-Artikel-Nr.: 3900224

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
20 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Kabelabzweigkasten aus hochwertigem Thermoplast mit Klemmen für Aluminium- und Kupferleiter. Für Aufputz-Anwendungen in Gebäuden oder die geschützte Installation im Freien. Kabelstutzen und Anbauflansche im Zubehör. Mit Klemmen bis 150 mm², 4-polig. Leiter können von vorn in die Klemmstelle eingelegt werden.

Merkmale

Schutzart (IP)	IP65
Länge	450 mm
Breite	300 mm
Verpackungseinheit	1
Verpackungseinheit	20
Gewicht	6,33
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85389099
Montageart	Wand-/Deckenmontage
Farbe	grau
Halogenfrei	ja
Tiefe	170 mm
Form	rechteckig
Oberfläche	unbehandelt
Bemessungsisolationsspannung Ui	690 V
Plombierbar	ja
Funktionserhalt	ohne
Werkstoff	Kunststoff
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	150 mm²
Für Rohrdurchmesser	sonstige
Art der Gehäusedurchführung	ohne
Einsatztemperatur	-25 - 40 °C
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Kurzbeschreibung	Kabelabzweigkasten 16-150 qmm 3phasig, 4pol. Klemme
eClass 11.0 - Klasse	27144401
UNSPSC 14.0801 - Klasse	39121332

Anhänge

Datei

pdb_henseltechnikRoHS.pdf (485.06 KB)

Datei

pdb_henselkonformitaetserklaerung01kabelabzweigkaesten.pdf (93.48 KB)

Datei

pdb_henseltechnikREACH.pdf (124.1 KB)
