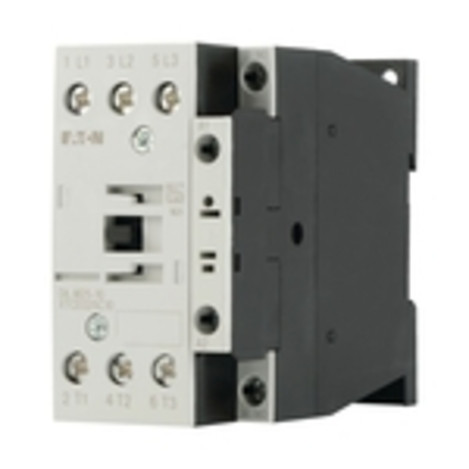

01516714 EATON DILM25-10(230V50HZ,240V Leistungsschütz
DILM25-10(230V50,240
4015082771324
277132
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
xStart mit Schraubklemmen
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Merkmale
Breite | 45 mm |
Verpackungseinheit | 1 |
Gewicht | 0,44 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364190 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
Anzahl der Schließer als Hauptkontakte | 3 |
Anzahl der Hilfskontakte als Schließer | 1 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 A |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 13 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 6 kW |
Kupferzahl | 10 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Bemessungsbetriebsleistung NEMA | 11 kW |
Höhe | 85 mm |
Tiefe | 97 mm |
Betriebsspannung bei AC 50 Hz | 24 - 690 V |
Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Kurzbeschreibung | Leistungsschütz, 3-polig, 380 V 400 V 11 kW, 1 S, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Schraubklemmen |
