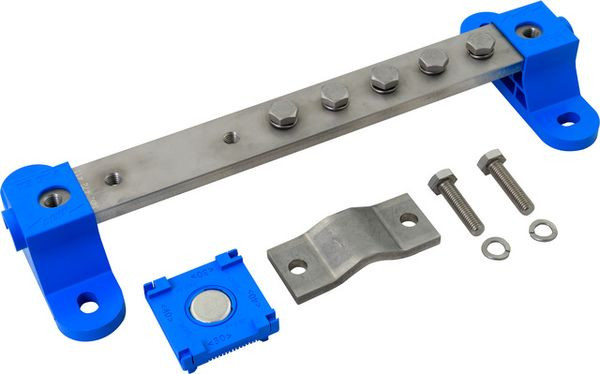

Abbildung ähnlich
01293534 DEHN 472410 PA-Schiene f. EX-Bereich Zone
PAS EX 1+5AP M10 V2A
4013364470521
472410
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 1x Flach (M10 x 40 mm mit Federring) und 5x Kabelschuh (M10 x 20 mm mit Federring).
Merkmale
| Länge | 382 mm |
| Breite | 140 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,98 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | ohne Abdeckhaube |
| Höhe | 65 mm |
| Bauform | Aufbau modular |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 1 |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 5 |
| Explosionsgeprüfte Ausführung | ja |
| Isolator | ja |
| Oberfläche der Klemme | unbehandelt |
| Oberfläche der Kontaktschiene | unbehandelt |
| Werkstoff der Klemme | Edelstahl 304 (V2A) |
| Werkstoff der Kontaktschiene | Edelstahl 304 (V2A) |
| Kurzbeschreibung | PA-Schiene f. EX-Bereich Zone 1/21 2/22 1x Flach- und 5x Kabelschuhanschluss |
