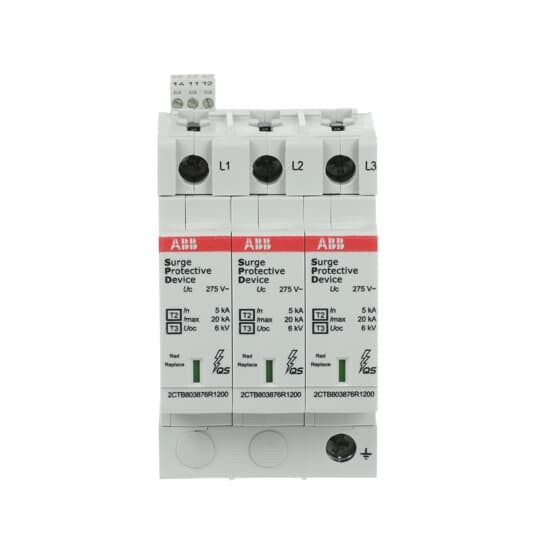

Abbildung ähnlich
01233235 ABB OVR T2 3L 20-275 P TS QS Typ2 f.230/400V
OVRT23L20-275PTSQS
3660308520661
2CTB803873R3500
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überspannungs-Schutzeinrichtungen SPD Typ 2+3 mit QuickSafe® Technologie, geprüft nach DIN EN 61643-11, sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten vor gefährlichen Überspannungen. Die SPD erfüllen die Forderungen nach Überspannungsschutz, die sich aus der DIN VDE 0100-443 und 534 ergeben. Alle Überspannungs-Schutzeinrichtungen sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Alle Geräte sind mit einer Funktionsanzeige ausgestattet.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369095 |
| Mit Fernmeldekontakt | ja |
| Schutzpegel | 0.9 kV |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 5 kA |
| Nennspannung AC | 400 V |
| Prüfklasse Typ 2 | ja |
| Montageart | sonstige |
| Baugröße | 3 TE |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 3 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Max. Ableitstoßstrom (8/20) | 5 kA |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Höchste Dauerspannung DC | 350 V |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Schutzpegel L-N | 0.9 kV |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Kurzbeschreibung | OVR T2-T3 3L 20-275 P TS QS SPD Typ 2 für 230/400V TN-C |
