Artikelbild
Abbildung ähnlich
ABB

04549637

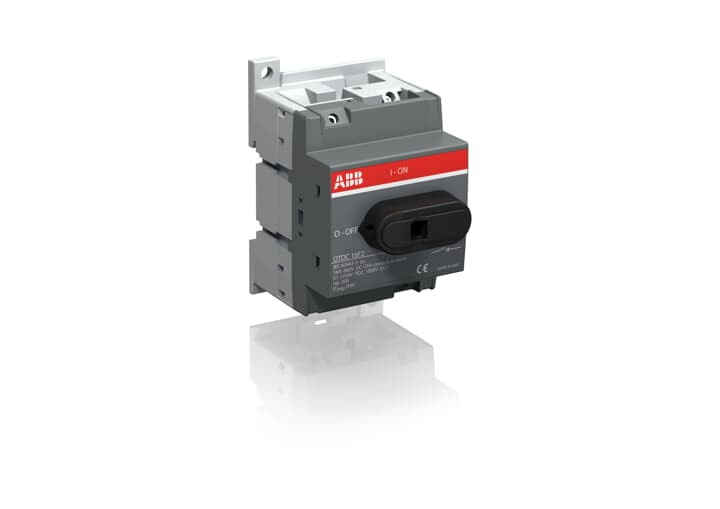

ABB OTDC16F2 DC-Lasttrennschalter 2-polig

OTDC16F2 6417019525990 1SCA121454R1001
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die manuell betätigten Lasttrennschalter der Serie OTDC sind eine kostengünstige und zuverlässige Lösung für die unterschiedlichsten Bereiche industrieller DC-Anwendungen. Die OTDC Serie schaltet Stromstärken von 16 A bis 32 A problemlos bei Spannungen bis zu 1000 V DC. Aufgrund unterschiedlicher Montageoptionen ermöglichen die Schalter eine hohe Flexibilität und Effizienz bei der Planung. Die Serie verfügt über eine IEC Zulassung und gewährleistet eine zuverlässige Abschaltleistung bei allen Stromstärken, ohne die Sicherheit zu beeinträchtigen. Zudem sind die Schalter so konzipiert, dass sie in besonders hohen Umgebungstemperaturen eingesetzt werden können. Darüber hinaus wurde die Verlustleistung um 50 % verringert. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Daher können die DC Lasttrennschalter in den anspruchsvollsten Anwendungen eingesetzt werden.

Merkmale

Breite 52.5 mm
Polzahl 2
Verpackungseinheit 1
Gewicht 0,14
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Bemessungsdauerstrom Iu 25 A
Schutzart (IP), frontseitig IP20
Verriegelbar ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements sonstige
Ausführung als Hauptschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Geeignet für Verteilereinbau ja
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsbetriebsspannung 1000 V
Anzahl der Schalter 1
Farbe des Betätigungselements schwarz
Schutzart (NEMA) 1
Kurzbeschreibung DC-Lasttrennschalter 2-polig 16A mit schwarzem Knebelgriff 660 V DC
Höhe 89 mm
Tiefe 66.2 mm
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
