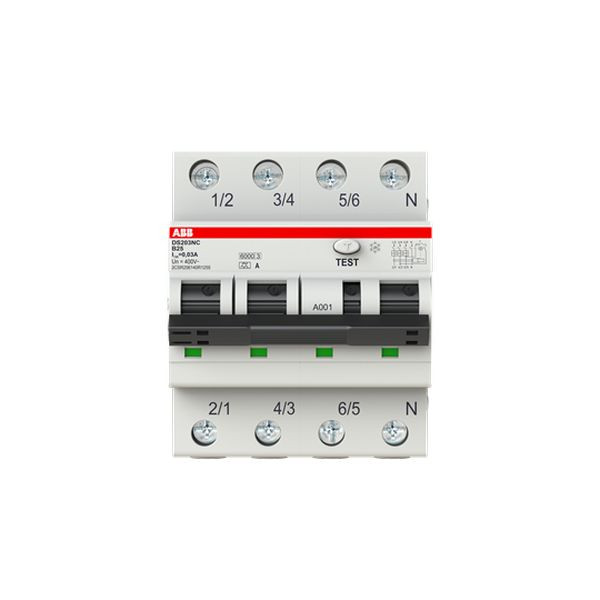

Abbildung ähnlich
01027174 ABB DS203NCA-B25/0,03 FI/LS-Schalter 6kA 3P+
DS203NCA-B25/0,03
8012542077725
2CSR256140R1255
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz.
Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen.
RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
Merkmale
| Schutzart (IP) | IP2X |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,48 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 415 V |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 4 |
| Auslösecharakteristik | B |
| Fehlerstrom-Typ | A |
| Frequenz | 50/60 Hz |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Kurzbeschreibung | DS203NCA-B25/0,03 FI/LS-Schalter 6kA, 3P+N, Typ A, B 25, 30mA |
| Verlustleistung | 10.3 W |
